隨著我國超遠距離監控行業的發展，紅光達技術在遠距離高清中的地位與作用也與日俱增。高清閉路監控電視(簡稱CCTV)系統作為一種安保技術，在森林防火、邊海防監控、森林防火系統，高空瞭望監控，海域動態監控，航道監控，航道監控，邊海防監控，遠距離監控，激光夜視，城市高空監控等場所越來越發揮著它的重要作用，為了讓CCTV技術在遠距離行業中發揮更好的作用，在每項閉路電視監控工程中，如何正確選擇攝像機鏡頭，對于經濟指標與技術性能都是十分重要的。

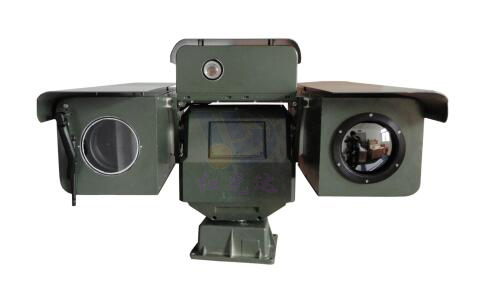

推薦設備：
        產品類別：HGD-SJR 系列
        探測距離：白天：1-12公里， 激光： 1-4公里，熱成像：1-7公里
        產品特點：穩定性高、安裝、維護、操作簡單

鏡頭的分類
  根據民用建筑的應用場合鏡頭的種類大致可分為：
   1、廣角鏡頭：視角在90度以上，一般用于電梯轎箱內、大廳等小視距大視角場所；
   2、標準鏡頭：視角在30度左右，一般用于走道及小區周界等場所；

   3、長焦鏡頭：視角在20度以內，焦距的范圍從幾十毫米到上百毫米，用于遠距離監視
   4、變焦鏡頭：鏡頭的焦距范圍可變，可從廣角變到長焦，用于景深大，視角范圍廣的區域；（景深）

鏡頭焦距的確定在選擇鏡頭時，有以下五個因素確定鏡頭標準：
   1、 監控現場的大小；
   2、 被攝物體的大小；
   3、 物距；
   4、 焦距；
   5、 CCD靶面尺寸 。
   前4點可由現場測量并通過計算來確定鏡頭的焦距標準，
其中，W為被攝物體的寬度；H為被攝物體的高度；L為鏡頭到被攝物體間的距離；F為鏡頭焦距。那么為何在鏡頭的選用中考慮CCD靶面的尺寸呢?為了從1/3;與1/2; CCD攝像機中獲取同樣的視角，1/3; CCD攝像機鏡頭焦距必須縮短；相反如果在1/3; CCD與1/2; CCD攝像機中采用相同焦距的鏡頭，情況又如何呢?1/3; CCD攝像機視角將比1/2; CCD攝像機明顯地減小，同時1/3; CCD攝像機的圖像在監視器上將比1/2; CCD的圖像放大，產生了使用長焦距鏡頭的效果。
    另外我們在選擇鏡頭時還要注意這樣一個原則：即小尺寸靶面的CCD可使用大尺寸靶面CCD攝像機的鏡頭，反之則不行。原因是：如1/2; CCD攝像機采用1/3;鏡頭，則進光量會變小，色彩會變差，甚至圖像也會缺損；反之，則進光量會變大，色彩會變好，圖像效果肯定會變好。當然，綜合各種因素，攝像機最好還是選擇與其相匹配的鏡頭。手動光圈及自動光圈的選擇
鏡頭光圈分手動和自動兩種。以往由于攝像機的使用在室外或其它特殊場合等緣故，所以較多選用自動光圈鏡頭。在目前的監控工程中，由于智能建筑大量使用CCTV系統，室內監控點占較高的比例。而許多工程商在做工程設備報價時，也同樣喜歡采用自動光圈鏡頭。雖然自動光圈鏡頭對監控點的光線變化適應性較強，但其價格也明顯高于相同焦距的手動定焦鏡頭。而現在大多數的攝像機都有電子快門，室內的光源也較為穩定，因此，智能建筑項目中大量采用自動光圈鏡頭沒有太大的必要；另一方面，現在市場上用的自動光圈鏡頭分為二大類：a.電源驅動自動光圈鏡頭；b.視頻驅動自動光圈鏡頭。電源驅動自動光圈鏡頭是通過四根線控制鏡頭的，其中兩根為DC12V或DC24V電源來驅動鏡頭中的馬達，另兩根控制線通過鏡頭內的光感應點感應外部光源的照度來控制光圈的大?。灰曨l驅動自動光圈鏡頭則是通過三根線來控制鏡頭的，其中一根為視頻觸發信號來起動光圈，并控制光圈大小，另二根為DC12V或DC24V電源線驅動電機馬達。目前市場上大多黑白或彩色攝像機雖然有自動光圈鏡頭接口，但除了少數可以兼容二種鏡頭以外，大多數攝像機不能兼容，只能使用電源驅動自動光圈鏡頭或視頻驅動自動光圈鏡頭。如果在使用中當一些攝像機損壞時，新購入的攝像機就有與原來的自動光圈鏡頭是否兼容的問題。但當工程中的監控點在室外時，采用帶自動光圈的鏡頭是必要的，因?yàn)槭彝獾墓饩€的動態范圍變化較大，夏日陽光下環境照度達50000Lx－100000Lx；夜間路燈時僅為10Lx，變化幅度相當大。在這種情況下攝像機無論是否具有自動調整靈敏度功能即通過攝像機本身的電子快門已不可能適應這么寬的照度范圍，也就無法達到控制圖像效果的作用。　　在電視監控系統中如何根據現場被監視環境，正確選用攝像機鏡頭是非常重要的，因?yàn)樗苯佑绊懙较到y(tǒng)組成后在系統末端監視器上所看到的被監視面畫的效果能否滿足系統的設計要求(就畫面范圍或圖像細節而言)，所以正確的選用攝像機鏡頭可以使系統得到最優化設計并可獲得良好的監視效果。
    攝像機鏡頭就光圈而言可分為手動光圈鏡頭及自動光圈鏡頭兩種，就焦距而言又可分為定焦鏡頭及變焦鏡頭兩種。下面就以使用環境的不同談如何正確選用攝像機鏡頭。
   1、手動、自動光圈鏡頭的選用
   2、手動、自動光圈鏡頭的選用取決于使用環境的照度是否恒定。
對于在環境照度恒定的情況下，如電梯轎箱內、封閉走廊里、無陽光直射的房間內，均可選用手動光圈鏡頭，這樣可在系統初裝調試中根據環境的實際照度，一次性整定鏡頭光圈大小，獲得滿意亮度畫面即可。對于環境照度處于經常變化的情況，如隨日照時間而照度變化較大的門廳、窗口及大堂內等，均需選用自動光圈鏡頭(必須配以帶有自動光圈鏡頭插座的攝像機)，這樣便可以實現畫面亮度的自動調節，獲得良好的較為恒定亮度的監視畫面。
    于自動光圈鏡頭的控制信號又可分為DC及VIDEO控制兩種，即直流電壓控制及視頻信號控制。這在自動光圈鏡頭的類型選用上，攝像機自動光圈鏡頭插座的連接方式上，以及選擇自動光圈鏡頭的驅動方式開關上，三者注意協調配合好即可。2、定焦、變焦鏡頭的選用
定焦、變焦鏡頭的選用取決于被監視場景范圍的大小，以及所要求被監視場景畫面的清晰程度。
鏡頭規格(鏡頭規格一般分為1/3;、1/2;和2/3;等)一定的情況下，鏡頭焦距與鏡頭視場角的關系為：鏡頭焦距越長，其鏡頭的視場角就越小(見圖1所示)；在鏡頭焦距一定的情況下，鏡頭規格與鏡頭視場角的關系為：鏡頭規格越大，其鏡頭的視場角也越大。所以由以上關系可知：在鏡頭物距一定的情況下，隨著鏡頭焦距的變大，在系統末端監視器上所看到的被監視場景的畫面范圍就越小，但畫面細節越來越清晰；而隨著鏡頭規格的增大，在系統末端監視器上所看到的被監視場景的畫面范圍就增大，但其畫面細節越來越模糊。在鏡頭規格及鏡頭焦距一定的前提下，CS型接口鏡頭的視場角將大于C型接口鏡頭的視場角。鏡頭視場角可分為圖像水平視場角以及圖像垂直視場角，且圖像水平視場角大于圖像垂直視場角，通常我們所講的視場角一般是指鏡頭的圖像水平視場角。在狹小的被監視環境中如電梯轎箱內，狹小房間均應采用短焦距廣角或超廣角定焦鏡頭，如選用鏡頭規格為1/2;，CS型接口，鏡頭焦距為3.6mm或2.6mm鏡頭，其鏡頭的視場角范圍足以覆蓋整個近距離狹小被監視空間。也可根據現場實際情況選用手動變焦鏡頭,如日產HGD T2Z2814CS－2鏡頭，這種鏡頭為1/3;CS型接口手動光圈鏡頭，其焦距2倍可調(手動調焦)。調焦范圍為2.8～6.0mm，視場角變化范圍為96°～47.2°，這種鏡頭非常適合在狹小的被監視環境中使用，在使用時可方便地根據實際需要，對于一般變焦(倍)鏡頭而言，由于其最小焦距通常為6.0mm左右，故其變焦(倍)鏡頭的最大視場角為2.0;左右，如將此種鏡頭用于這種狹小的被監視環境中，其監視死角必然增大，雖然可通過對前端云臺進行操作控制，以減少這種監視死角，但這樣必將會增加系統的工程造價(系統需增加前端解碼器、云臺、防護罩等)，以及系統操控的復雜性，所以在這種環境中，不宜采用變焦(倍)鏡頭。在開闊的被監視環境中，首先應根據被監視環境的開闊程度，用戶要求在系統末端監視器上所看到的被監視場景畫面的清晰程度，以及被監視場景的中心點到攝像機鏡頭之間的直線距離為參考依據，在直線距離一定且滿足覆蓋整個被監視場景畫面的前提下，應盡量考慮選用長焦距鏡頭，這樣可以在系統末端監視器上獲得一幅具有較清晰細節的被監視場景畫面。在這種環境中也可考慮選用變焦(倍)鏡頭(電動三可變鏡頭)，這可根據系統的設計要求以及系統的性能價格比決定，在選用時也應考慮兩點：(1)在調節至最短焦距時(看全景)應能滿足覆蓋主要被監視場景畫面的要求；(2)在調節至最長焦距時(看細節)應能滿足觀察被監視場景畫面細節的要求。通常情況下，在室內的倉庫、車間、廠房等環境中一般選用6倍或者10倍鏡頭即可滿足要求，而在室外的庫區、碼頭、廣場、車站等環境中，可根據實際要求選用10倍、16倍或20倍鏡頭即可(一般情況下，鏡頭倍數越大，價格越高，可在綜合考慮系統造價允許的前提下，適當選用高倍數變焦鏡頭)。3、正確選用鏡頭焦距的理論計算
攝取景物的鏡頭視場角是極為重要的參數，鏡頭視場角隨鏡頭焦距及攝像機規格大小而變化(其變化，覆蓋景物鏡頭的焦距可用下述。

公式計算：
   f：鏡頭焦距、U：景物實際高度、H：景物實際寬度、D：鏡頭至景物實測距離、u：圖像高度、h：圖像寬度
舉例說明：
鏡頭選擇鏡頭按功能和操作分類：

  1、攝取靜態目標的攝像機，可選用固定焦距鏡頭，當有視角變化要求的動態目標攝像場合，可選用變焦距鏡頭。鏡頭焦距的選擇要根據視場大小和鏡頭到監視目標的距離而定。

根據以上公式，

當船只外形長度為30米時，采用1/2CCD攝像機(水平6.4mm)，15000米監控時，拉到1500mm焦距，目標基本上占到滿屏監控；

2、選擇鏡頭焦距時，必須考慮攝像機圖像敏感器畫面的尺寸，采用1/2;鏡頭，垂直X水平尺寸為3X4的方位比，而四種模式攝像機對應于某一個鏡頭，則下一個模式正好與它上一個模式攝像機相差一個鏡頭焦距的檔次。

3、對景深大、視場范圍廣的監視區域及需要監視變化的動態場景，一般對應采用帶全景云臺的攝像機，并配置電動變焦距帶自動光圈鏡頭。

4、配合透霧攝像機使用時，因?yàn)橥胳F是感應紅外線實現的，但是可見光與紅外光成像焦點不同，這就需要鏡頭具有紅外焦點修正功能。

5、使用電荷耦合器件時，一般均應選擇自動光圈鏡頭，對于室內照度恒定或變化很小的時可選擇手動可變光圈鏡頭。

6、攝像機鏡頭應從光源方向?qū)?zhǔn)監視目標，避免逆光。鏡頭的焦距和攝像機靶面的大小決定了視角，焦距越小，視野越大，焦距越大，視野越小。若要考慮清晰度，可采用電動變焦距鏡頭，根據需要隨時調整。

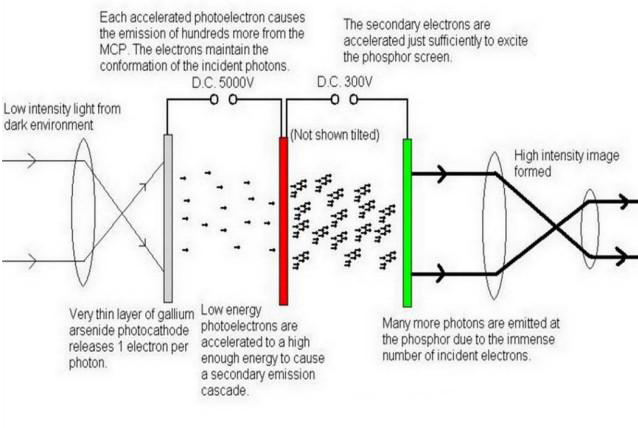

7、通光量：鏡頭的通光量是用鏡頭的焦距和通光孔徑的比值(光圈)來衡量的，一般用F表示。在光線變化不大的場合，光圈調到合適的大小后不必改動，用手動光圈鏡頭即可。在光圈線變化大的場合，如在室外，一般均需要自動光圈鏡頭。 （光電子成像方式圖）· CCD彩色攝象機的主要技術指標 1. CCD尺寸，亦即攝象機靶面。原多為1/2英寸，現在1/3英寸的已普及化。
