1    概述

      河道監控視頻監控系統是利用現代化的信息技術手段對航道、河道、采砂監控、實時安全情況進行監視管理和取證的重要設備，系統建設工作具有幾方面重要意義：一是組成現代化監管綜合信息平臺；二是提高業務水平、業務能力、降低成本，實現資源共享和遠程調用異地協調辦公；三是實現視頻監控系統組網聯動，統一實時指揮調度；四是監控工程項目實施成功，將起到良好的示范作用，引導其它地區主管部門加強裝備力度。

隨著安全信息化發展，傳統的監控設備由于監控范圍小、解晰度低、夜視能力差等問題已經不能滿足海域大面積安全管理的應用需求。近年來由于紅外熱成像技術的發展和大倍數長焦距鏡頭的應用，可以實現幾倍或幾十倍于傳統監控設備的觀察范圍和夜視能力并逐漸得到了用戶認可，并逐步開始應用于不同需求行業，如邊海防、海洋海事、漁政管理等。本公司借鑒國外先進技術，研制的遠距離夜視監控系統具有全天候、跟蹤速度快、覆蓋面廣、作用距離遠、圖像穩定清晰的特點，能為海面安全防范提供裝備技術上的強力支持。

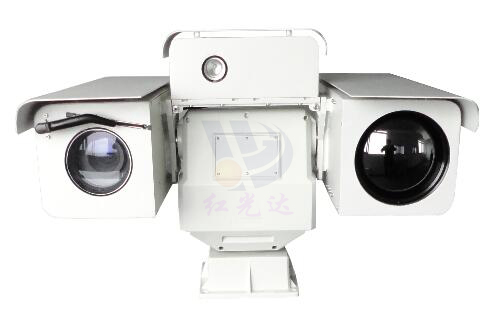

河道監控晝夜視頻監控系統是針對航道安全、錨地監控、監測引航需要而設計的視頻監控綜合處理系統，它集成了高性能成像系統和定位云臺控制系統。該系統的前端采集設備安裝在河域、港口岸邊，采用光纜或其它通訊線路進行傳輸，顯示錄像設備安裝在監控指揮中心。系統組合采用高解晰度透霧攝像子系統（大倍數變焦鏡頭）、紅外熱成像、圖像處理設備、搜索監視、跟蹤目標，無論是在白天、夜間均能全天候24小時工作，能高效的發現、識別和確認目標。

本方案采用了先進的機械傳動技術和計算機圖像處理及控制技術，能有效地降低強風對前端設備造成的損傷獲得穩定的圖像。該系統可以根據用戶的要求，靈活選配多種規格的光學大倍數變焦鏡頭、高清攝像機、紅外熱像儀。系統具有如下特點：

l  采用高端圖像傳感器和智能圖像處理，顯著提高產品性能；

l  組合使用多種主被動光學傳感器，無論是在晴朗的白天、漆黑的夜間，都能有效發現、捕獲目標；

l  攝像系統采用先進的納米波透霧技術，在霧天可透霧成像；

l  采用自動聚焦鏡頭，操作簡單，遠距離目標聚焦速度快；

l  紅外熱成像具有大面積夜視探測能力，海面上任何目標都能盡收眼底；

l  高精度電機，確保在遠距離大倍數成像時，目標不丟失，準確跟蹤定位

l  采用先進的云臺傳動機構，提升抗震、抗風性能，圖像穩定清晰，目標跟蹤靈活；

l  野外設備防盜報警裝置，可對各監控點附近區域進行紅外探測和視頻監控，有人入侵或破壞設施，系統可自動報警；

l  采用標準化、模塊化設計技術，擴展性好，維修方便；

l  采用“三防”、密封設計技術，利于惡劣環境長期使用；

2    設計原則

     本項目方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。其具有以下原則：

先進性與適用性

     系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作簡便易學。

經濟性與實用性

     充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

可靠性與安全性

     系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一套完整的系統管理策略，可以保證系統的運行安全。

開放性

     以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可與消防、防盜報警系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。

可擴充性

     系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。

追求最優化的系統設備配置

     在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

保留足夠的擴展容量

     該項目設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他計算機或自動化系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。

提高監管力度與綜合管理水平

     本項目系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視及報警情況。閉路電視監控大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。

3    設計規范和依據

《建筑智能化系統工程設計標準》（DB32/191-1998）

《城市住宅建筑綜合布線系統工程設計規范》（CECS/119-2000）

《建筑與建筑群綜合面線系統工程設計規范》（GB/T50311-2000）

《民用建筑電氣設計規范》（JGJ/T16-92）

《民用閉路監視電視系統工程技術規范》(GB/50198-94)

《GB 16796-1997安全防范報警設備 安全標求和試驗方法》

《系統接地的型式及安全技術要求》（GB14050-93）

《安全防范工程程序與要求》（GA/T75-94）

《安全防范工程驗收規則》（GA/T308-2001）

《工業電視系統工程設計規范》(GBJ 115)

《安全檢查防范系統通作圖形符號》（GA/74-94）

《消防聯動控制設備通用技術條件》（GB 16806—1997）

使用方提出的需求資料

4    主要功能與技術指標

4.1  主要功能

航道、河道晝夜視頻監控系統的主要功能如下：

      通過在河道、港口沿海岸線安裝的全天候監控設備，全天候24小時成像，實時監控航道、河道及引航安全狀況；

在監控指揮中心采用視頻綜合管理軟件，實現對全程各監控點多畫面實時監控、錄像、遠程遙控、報警處理和權限分配；

有突發事件可以及時調看現場畫面并進行指揮調度，實時錄像記錄事件發生時間、地點、及時報警聯動執法部門進行處理，事后可對事件發生視頻資料進行查詢?nèi)∽C；

1）晝夜成像功能

      可見光成像系統的彩色模式非常適合天氣晴朗、能見度良好的狀況下對海面10公里范圍內的觀察監視識別，黑白模式則具有優良的透霧性能和較高的視頻分辨率，對于海上霧氣有很好的透過成像性能；同時系統搭配了紅外熱成像攝像機，可以在夜間雨霧天氣遠距離大范圍成像（天氣條件滿足下10公里范圍內），可以有效解決其它夜視系統難以搜索海上目標，無法大面積夜視成像的缺點；

2）全方位監視，并可實現大倍數變焦

      該系統操作十分方便。通過軟件鼠標點擊或三維操縱鍵盤可以對監控范圍內目標進行搜索、觀察和監視，對需要重點監視的目標可放大特寫、抓拍圖片等操作。

4）具有電動變倍、自動聚焦、熱成像調焦等光學參數調整功能

      可手動控制鏡頭的變倍、聚焦等操作，實現對目標細致觀察和抓拍的需要，非常適合對遠距離目標快速捕捉。

5）采用三防處理，密封防水結構，有利于室外環境長期使用。

6）具有多畫面監控、權限分配、抓圖、實時硬盤錄像等功能。
